Установка для технологий повторного использования воды и растворов
Предназначена для проведения концентрирования растворов металла из ванн промывки с целью возврата и повторного использования в основной ванне.

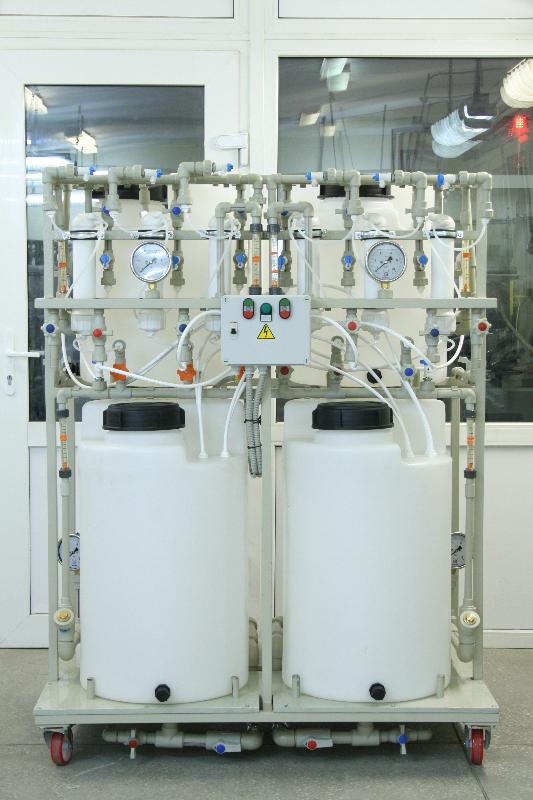

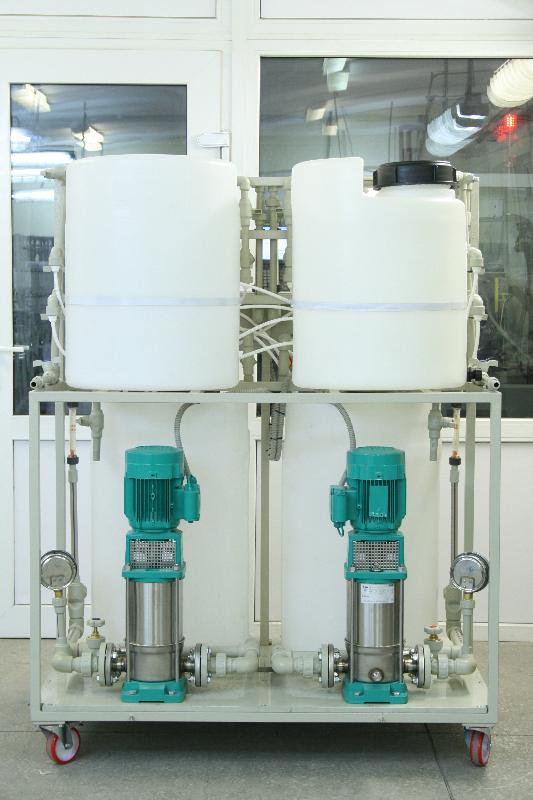

Вид спереди | Вид сзади |
Техническое описание и характеристики:
Установка состоит из двух независимых циркуляционных контуров (ступеней очистки), каждый из которых включает насос, два бака, 3 мембранных аппарата, трубопроводы и контрольно-измерительные приборы. В установке предусмотрена взаимная передача фильтрата и концентрата из одного контура в бак исходной воды другого контура, что позволяет реализовать различные схемы работы установки (например, «концентрирование», «двухступенчатая очистка»).
Конструкция установки позволяет осуществлять фильтрацию низкоконцетрированных растворов через мембранные аппараты типоразмера 1812 (диаметр мембранного элемента - 44,5-46 мм, длина -295-305 мм, производительность на дистиллированной воде при номинальном давлении - от 5 до 15 л/ч) в тангенциальном режиме, с частичной и полной рециркуляцией концентрата. Установка позволяет подключать параллельно 1, 2 и 3 мембранных аппарата, на каждом из которых можно независимо отключать подачу исходной воды, отвод концентрата и фильтрата, а также регулировать подачу промывной воды и сброс концентрата. Линия подачи промывной воды, линии фильтрата и концентрата каждого аппарата оборудованы пробоотборниками.
Конструкция установки позволяет выполнять промывку вышеуказанных мембранных аппаратов в циркуляционном режиме раствором химических реагентов.
Насос для подачи воды на мембранные аппараты оборудован байпасной линией для регулирования его подачи и напора.
Все оборудование установки размещается на мобильной раме из квадратного металлического профиля сечением 25x25 мм, толщиной металла 2 мм, выполненного из нержавеющей стали. Рама установлена на 4 обрезиненные роликовые опоры. Передние 2 роликовые опоры имеют стопор. Высота рамы - 1500 мм, глубина - 800 мм, длина-1200 мм.
Все трубопроводы и соединения выполнены из пластиковых труб и фитингов из полипропилена (PN10, диаметр - 20 мм) и трубок из линейного полиэтилена низкой плотности с быстроразъемными фитингами «John Guest». Запорная арматура и пробоотборники выполнены из пластика; регулирующая арматура из пластика; фитинги с резьбовым соединением - из нержавеющей стали.
Питание - однофазное 220 В / 50 Гц Потребляемая мощность - 3 кВт
Масса в сборе - 80 кг.
Состав установки:
1. Мобильная рама для размещения оборудования, трубопроводов и контрольно-измерительных приборов - 1 шт.
2. Бак пластиковый для воды объемом 80 л с запорной арматурой и горловиной диаметром 150 мм - 2 шт.
3. Бак пластиковый для воды с запорной арматурой объемом 40 л - 2 шт.
4. Насос производительностью 100-150 л/ч при напоре 7 атм. - 2 шт.
5. Мембранный рулонный элемент в пластиковом разборном корпусе типоразмера 1812 с обратноосмотическими мембранами -4 шт.:
- производительность: 10 л/ч при давлении 4-5 атм. и температуре 25 °С;
- селективность по NaCl - 90%;
- максимальное рабочее давление - 7 атм.;
- максимальная рабочая температура - 40 °С.
6. Мембранный рулонный элемент в пластиковом разборном корпусе типоразмера 1812 с нанофильтрационными мембранами - 4 шт.:
- производительность: 15 л/ч при давлении 4-5 атм. и температуре 25 °С;
- селективность по NaCl - 50%;
- максимальное рабочее давление - 7 атм.;
- максимальная рабочая температура: 40 °С.
7. Контрольно-измерительные приборы:
- виброустойчивые манометры с трубчатой пружиной и глицериновым наполнителем (диапазон измерения давления 0-10 атм, класс точности 1,6) - 4 шт.;
- ротаметры (корпус - пластик, минимальный диапазон измерения расхода 0-20±2 л/ч) - 2 шт.;
- ротаметры (корпус - пластик, диапазон измерения расхода 0-100±10 л/ч) - 4 шт.;
8. Пульт управления насосами - 1 шт.
9. Комплект трубопроводов и арматуры - 1 компл.
