Линия иммерсионного золочения
Линия предназначена для процесса нанесения финишного покрытия химический никель – иммерсионное золото.

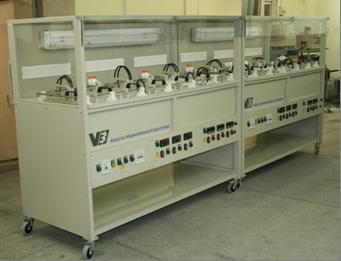

Общий вид линии

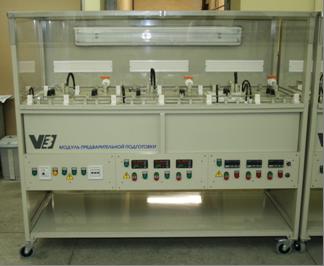

1. Модуль предварительной подготовки

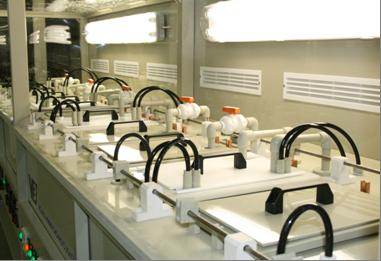

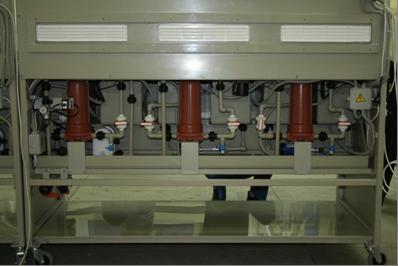

Вид спереди | Вид сзади |

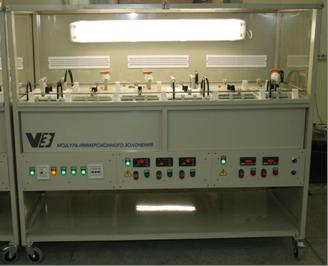

2. Модуль иммерсионного золочения
Вид спереди | Вид сзади |
3. Основные параметры линии предусматривают возможность работы по процессу Cerabond M ф. Atotech:
Наименование операции | Рабочий раствор | Рабочая температура, °C |
Очистка | CeraBond M Wetting | 40 ± 3 |
Промывка | комнатная | |
Активация | CeraBond M Activator | 35 ± 5 |
Промывка | комнатная | |
Постактивация | CeraBond M Reducer | 70 ± 3 |
Промывка | комнатная | |
Никелирование | CeraBond M Ni | 86 ± 4 |
Промывка | комнатная | |
Промывка | комнатная | |
Золочение | CeraBond M Au | 85 ± 5 |
Промывка | комнатная | |
Промывка | 50 ± 5 |
Линия установлена на каркасе из нержавеющей стали для обеспечения рабочей высоты оборудования;
Предусмотрена вытяжная вентиляция, от всех химических рабочих ванн линии, обеспечивающая отвод вредных веществ из воздуха рабочей зоны до уровня ниже ПДК согласно ГОСТ 12.1.005. Вытяжные вентиляционные каналы расположены на задней стенке линии и предназначены для подсоединения к общеобменной вытяжной вентиляции предприятия;
Линия изготовлена из стойкого полипропилена с соединительными деталями из нержавеющей стали;
Линия имеет пять рабочих ванн и семь промывных ванн;
Рабочий объем ванн - 15 л;
Габариты ванн 200х300х300 мм.
В линии используются покрытые тефлоном электрические погружные нагреватели. Все рабочие ванны с электрическими погружными нагревателями оснащены датчиками уровня и цифровыми температурными контроллерами;
Все ванны имеют цифровые рабочие таймеры (0 - 60 мин) с визуальной и звуковой сигнализацией;
Ванны промывок оснащены подачей воды с ручным вентилем и переливом в сток;
Энергоподключение линии - 220 В/50 Гц, 60 А, 1 фаза согласно ГОСТ 13109;
Габариты линии, максимальные длина/ширина – 3,6/0,83м (две отдельные части длиной 1,8 м);
Линия обеспечивает возможность обработки заготовок в барабанах;
Максимальный размер обрабатываемой заготовки 290х280 мм.

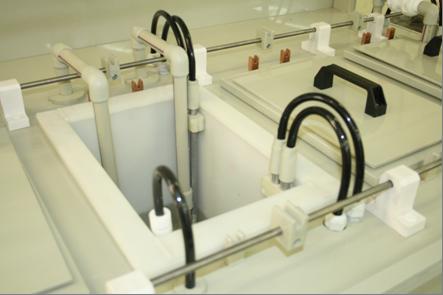

4. Ванна иммерсионного золочения (фторопластовая)

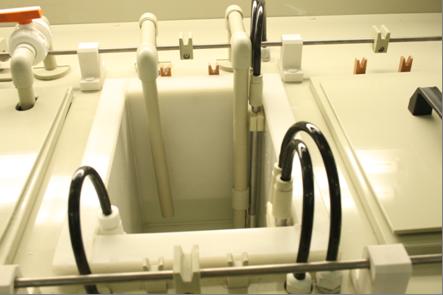

5. Ванна постактивации или химического никелирования

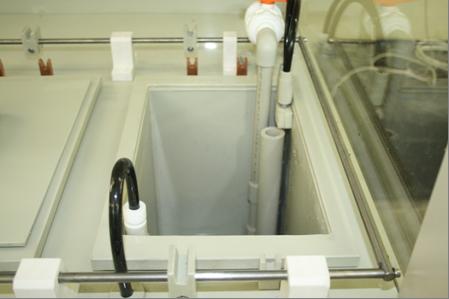

6. Ванна проточной промывки

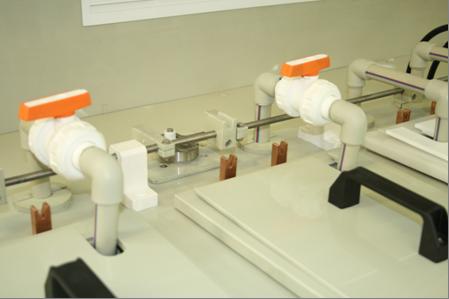

7. Механизм подвижной штанги из титана для перемещения подвески

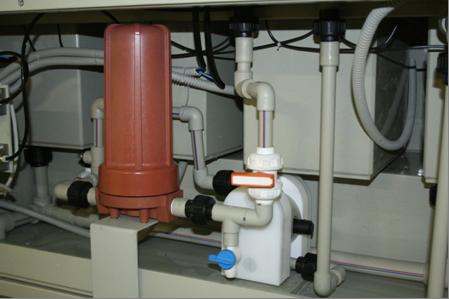

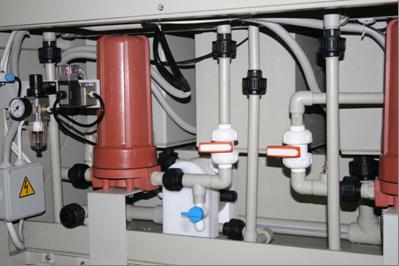

8. Циркуляция и фильтрация растворов с помощью насоса фторопластового и катриджного фильтра тонкой очистки

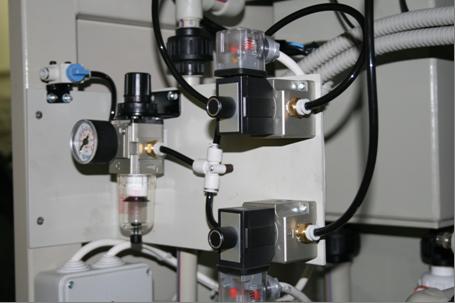

9. Пневмосистема подготовки сжатого воздуха
